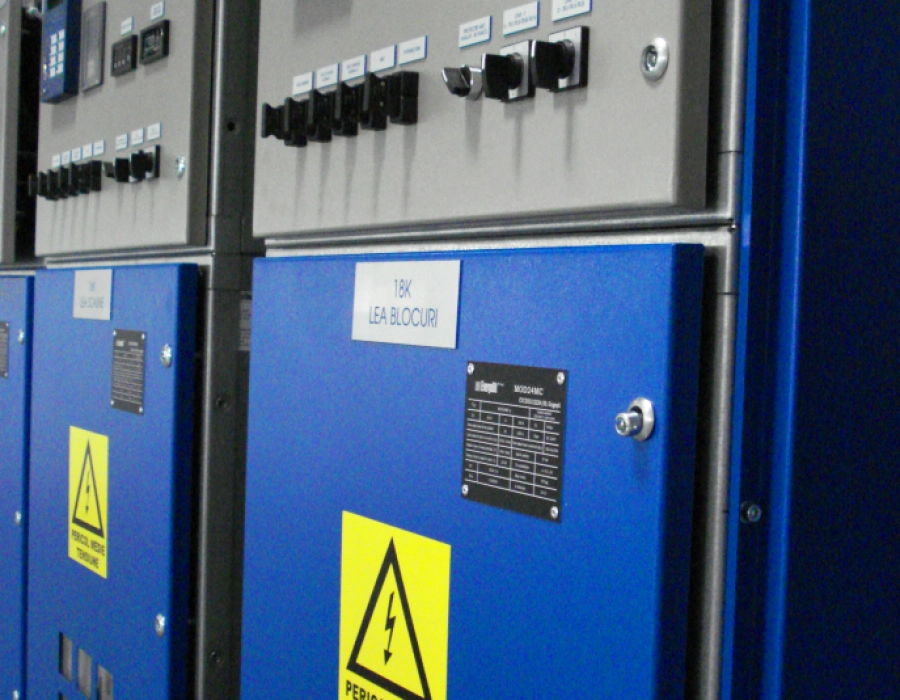

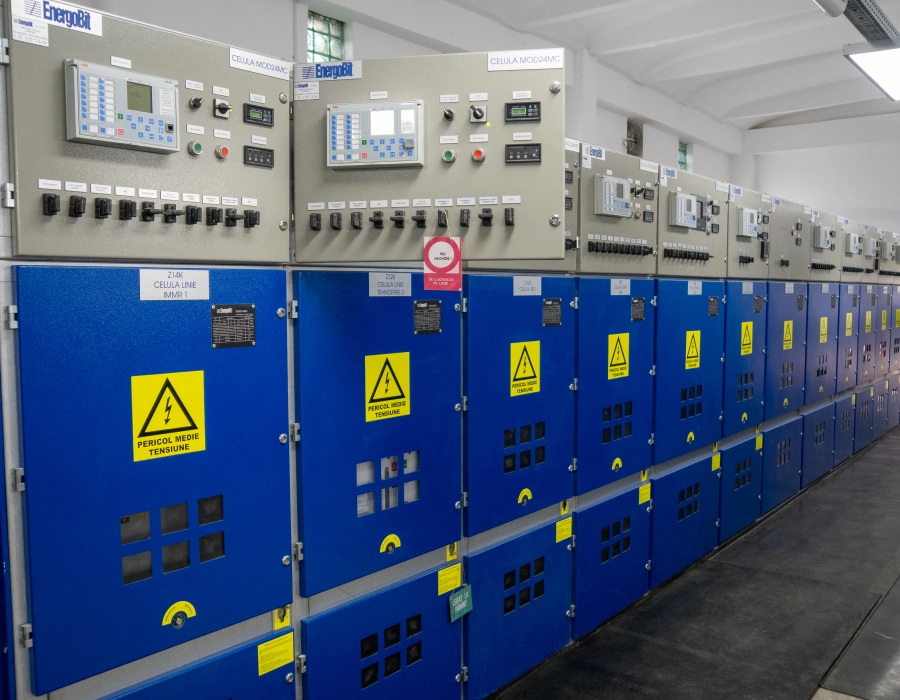

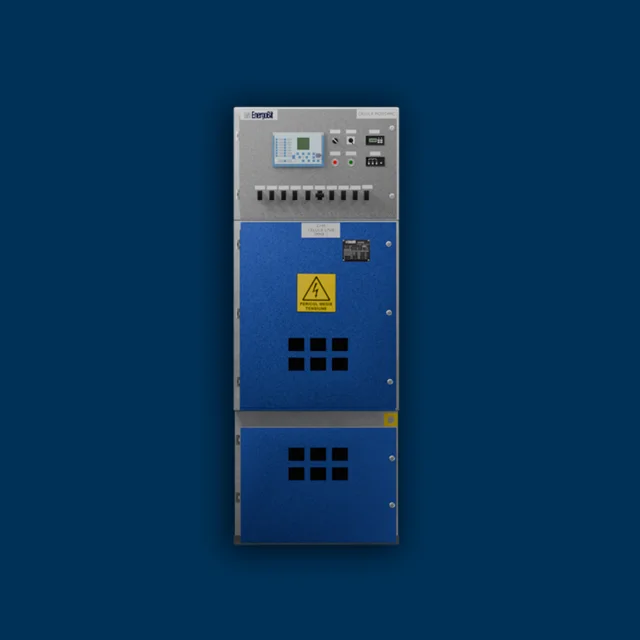

Gama MOD24MC de celule de medie tensiune este destinată utilizării în centrale de producție a energiei electrice, stații electrice, precum și pentru protecția și controlul transformatoarelor, motoarelor electrice sau bateriilor de condensatoare. Aceste celule sunt potrivite pentru o gamă largă de aplicații industriale și infrastructurale, inclusiv în industria siderurgică, sectorul minier, industria gaz-petrolieră, proiecte de infrastructură, dezvoltări rezidențiale, aeroporturi și stații de tratare a apei.
Ofertă personalizatăAvantaje MOD 24 MC
A. Versatilitate în aplicații
- potrivite pentru multiple domenii industriale: siderurgie, minerit, gaze-petrol, infrastructură, rezidențial, aeroporturi, stații de apă
B. Compatibilitate cu standarde internaționale
- respectă o gamă extinsă de norme SR EN și CEI, ceea ce garantează calitatea și conformitatea cu cerințele pieței.
C. Cartimentare eficientă
- separarea clară a compartimentelor (bare, întrerupător, cabluri, joasă tensiune) contribuie la siguranță, organizare și întreținere facilă.
Caracteristici generale
• Construcție compactă, optimizată pentru spații restrânse
• Izolație în aer, ideală pentru aplicații de distribuție primară

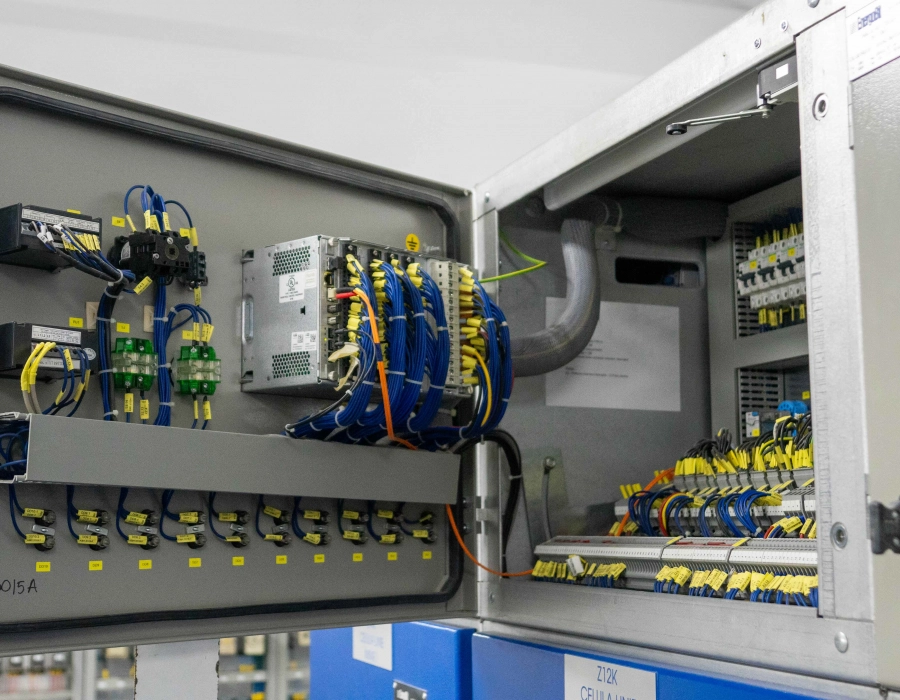

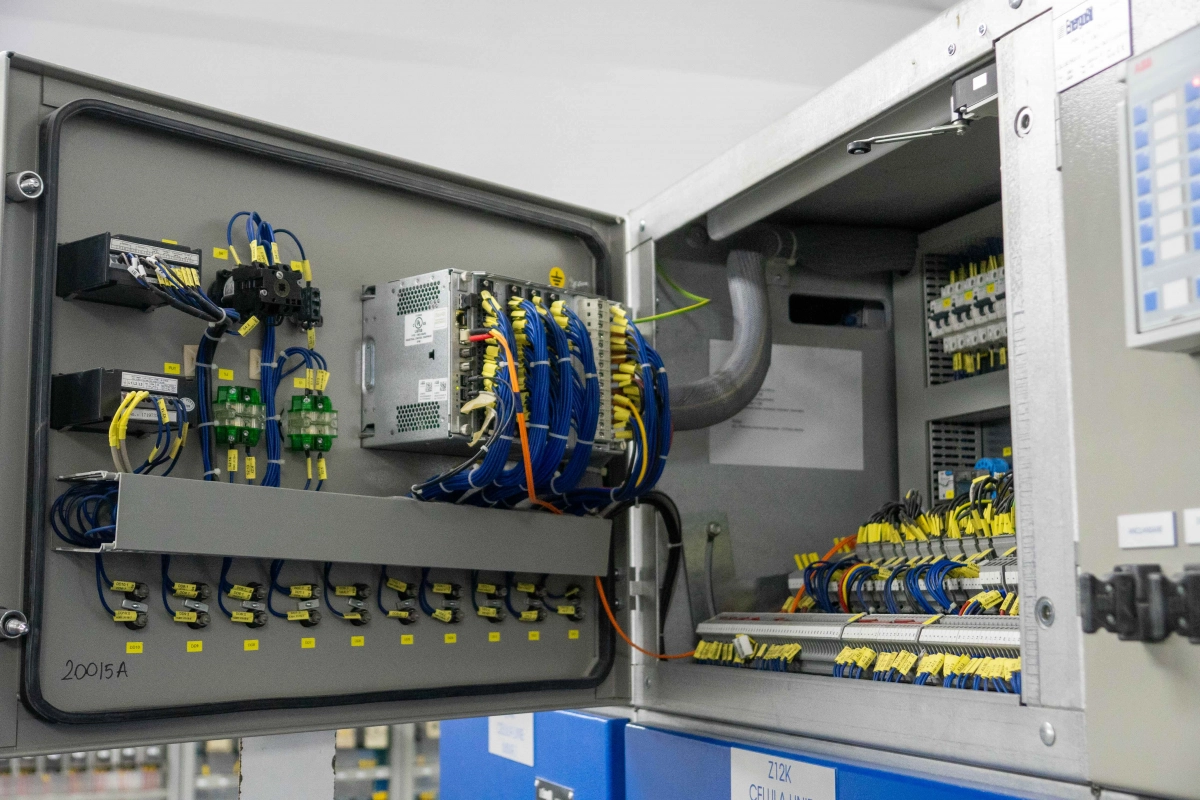

• Structură compartimentată tip Metal-Clad: secțiuni separate pentru bare, întrerupător și cabluri de joasă tensiune
• Compartimentul de cabluri beneficiază de un volum generos pentru conectarea facilă a conductoarelor
• Sistem de interblocare avansat, proiectat pentru a preveni acționările incorecte și a crește nivelul de siguranță operațională
• Exploatare facilă și cerințe minime de întreținere
Standarde de referință
Celulele de medie tensiune gama MOD24MC respecta următoarele standarde:
• SR EN 62271-1/2021
• SR EN CEI 62271-200:2021
• SR EN CEI 62271-102/2019
• SR EN 62271-103/2013
• SR EN IEC 62271-105/2021
• SR EN 60137/2018
• SR EN 61140/2002
• SR EN 62271-100/2009
• SR EN 60068/2002
• SR CEI 60071-1/2020
• SR EN 60071-2/2018
• SR EN 60060-1/2011
• SR EN 60243-1/2013
• SR EN 60529/1995/+A1 :2003
• SR EN ISO 2178:2016
Caracteristice electrice
|
Tensiunea nominală |
kV |
12 |
24 |
|
|
Tensiunea de ţinere la 50 Hz timp de 1min. (kV ef.) |
Izolaţie |
kV |
28 |
50 |
|
Separare |
kV |
32 |
60 |
|
|
Tensiunea de ţinere la impuls de trăsnet unda 1,2/50 ms (kV vârf) |
Izolaţie |
kV |
75 |
125 |
|
Separare |
kV |
85 |
145 |
|
|
Curentul nominal al sistemului de bare orizontal |
A |
630 – 2500 |
||
|
Curentul de stabilitate termică (3s) (ţinere la curentul de scurtcircuit) |
kA |
16-20-25 |
||
|
Capacitatea de închidere |
kA |
40-50-63 |
||
|
Frecvenţa nominală |
Hz |
50 |
||
|
Caracteristice mecanice |
||
| Dimensiuni |
Înălțime |
2250 mm |
|
Lățime |
800mm (curent nominal al barei verticale pana la 1250A) |
|
|
Adâncime |
1590 mm |
|
