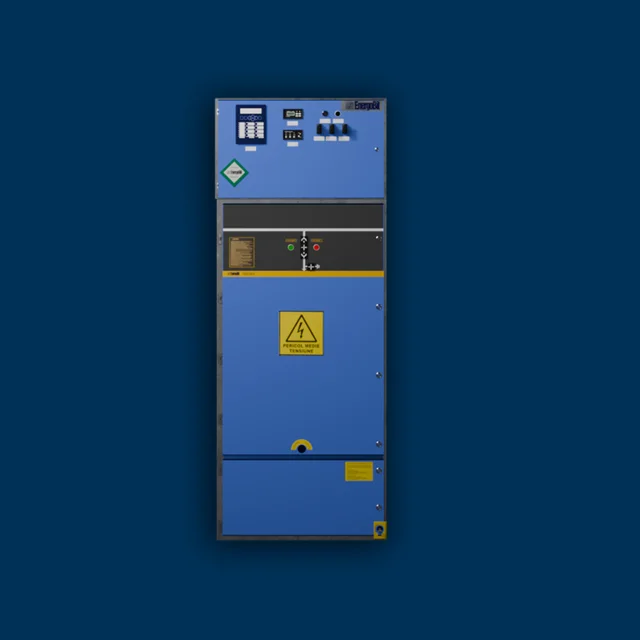

Gama MOD24DS de celule modulare este destinată utilizării în tablouri de medie tensiune din posturile de transformare MT/JT din rețelele de distribuție, precum și în posturile de transformare de abonat. Modularitatea acestor celule se reflectă nu doar în forma constructivă, ci și în arhitectura lor internă, oferind flexibilitate și posibilitatea de adaptare la cerințele specifice ale fiecărui beneficiar. Ele evoluează odată cu nevoile aplicației, fiind ideale pentru soluții personalizate.
Ofertă personalizatăCelulele MOD24DS respectă integral prevederile Regulamentului nr. 573/2024 privind gazele fluorurate cu efect de seră, fiind echipate cu întrerupătoare debroșabile ce utilizează vidul ca mediu de stingere și aerul ca mediu de izolație, oferind astfel o soluție complet SF-free.
Versatilitatea în echipare permite configurarea de soluții complexe pentru aplicații variate, inclusiv: funcții de linie, protecție pentru transformatoare, măsură, cuplă sau funcții combinate de linie și măsură, toate integrate într-o singură celulă, ce reunește aparatajul de comutație și transformatoarele de curent și tensiune.
În plus, extinderea tablourilor de medie tensiune produse anterior de EnergoBit este pe deplin posibilă, datorită compatibilității gamei MOD24DS cu celulele modulare pentru distribuție secundară din gama MOD6, menținând în același timp conformitatea cu reglementările actuale de mediu.
Avantaje MOD24DS
A. Soluție ecologică (SF-free)
- utilizează vid și aer în locul gazelor fluorurate, respectând reglementările de mediu
B. Siguranță operațională ridicată
- datorită sistemului de interblocaje care previne manevrele incorecte
C. Flexibilitate și adaptabilitate
- design modular și compatibilitate cu gama MOD6 permit extinderea tablourilor existente și configurarea pentru aplicații variate.
Caracteristici generale
- Design compact
- Mediu de izolație aer
- Compartimente separate pentru bare, întrerupător, cabluri (joasă tensiune), tip Metal-Clad
- Compartiment de cabluri prevăzut cu spaţiu generos, pentru o uşoară conectare a cablurilor electrice
- Sistem de interblocaje cu un înalt coefficient de siguranţă în funcţionare pentru prevenirea manevrelor incorecte şi pentru sporirea siguranţei
- Operare uşoară şi mentenanţă redusă
Caracteristice electrice
|
Tensiunea nominală |
kV |
12 |
24 |
|
|
Tensiunea de ţinere la 50 Hz timp de 1min. (kV ef.) |
Izolaţie |
kV |
28 |
50 |
|
Separare |
kV |
32 |
60 |
|
|
Tensiunea de ţinere la impuls de trăsnet unda 1,2/50 ms (kV vârf) |
Izolaţie |
kV |
75 |
125 |
|
Separare |
kV |
85 |
145 |
|
|
Curentul nominal de srviciu continuu |
A |
630 – 1250 |
||
|
Curentul de stabilitate termică (3s) (ţinere la curentul de scurtcircuit) |
kA |
16-20 |
||
|
Capacitatea de închidere |
kA |
40 |
||
|
Frecvenţa nominală |
Hz |
50 |
||
|
Clasificare intern |
IAC |
A(FLR) |
||
|
Grad de protecție asiguar prin carcasă |
IP3X pentru carcasă celulei dispre exterior spre interiorul celulei IP2X din interiorul compartimentului de cabluri către sitemul de bare
|
|||
